1.概述：

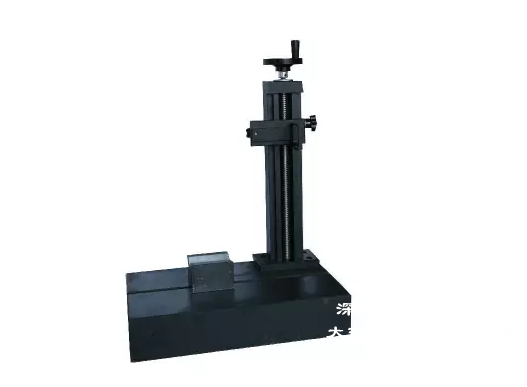

粗糙度儀平臺為便攜式粗糙度測量儀的主要附件之一，適用于各種國產手持式粗糙度儀TR200、TR210、NDT150、等，為其提供高精度的測量平臺和立柱升降系統，可方便地調整儀器，其效果將大大降低儀器的操作難度，尤其是在測量高精度零件時，效果會更明顯。該產品也適用于使用其他廠家（包括國外廠家）粗糙度測量儀的用戶，但需要定制一個專用的連接部件。當然，也不排除其它用途的特殊用戶。對于專用傳感器，必須借助這套附件才能夠進行復雜的精確調整2.各部分名稱:

3.工作原理：

操作者通過轉動升降手輪帶動絲杠螺母系統運動，螺母與滑架連接，滑架與儀器連接，從而帶動儀器沿精密燕尾導軌升降。由于絲杠螺母系統采取了消除間隙的特殊設計，使得升降回程差調到很小，因此，本系統升降調整精度很高。并采用了定心和推力軸承來提高旋轉的平穩性。



4.技術參數：



絲桿升降，平臺上設置V型槽，用來測量形狀較小的工件，可提高測量精度。



升降高度：300±1mm；



升降回程誤差：不大于手輪旋轉的1/6圈；



測量平臺的平面度：00級（平面公差值3μm）；



測量平臺尺寸：400*250*80mm。



5.操作步驟：



按照粗糙度儀的說明書要求操作，先將傳感器裝到儀器上，再將平臺連接板裝到粗糙儀的主機上，然后將儀器裝到立柱的滑架上，鎖緊要可靠。



將工件放在平臺（或V型塊）上，置于傳感器的正下方，然后調整升降手輪，使傳感器接近工件，當傳感器即將接近工件時，一定要放慢傳感器的下降速度，當傳感器接觸工件后，要仔細觀察觸針位置，當觸針處在零位附近時，即可測量。軸向測量圓柱形工件時，可將工件放在隨機配置的V型塊上，該V型塊的中心線與傳感器的觸針處在同一垂直平面中（出廠時已調好），即傳感器接觸工件后所測量是圓柱形工件最高點的母線。調整升降手輪前，先松開滑架鎖緊手輪；測量高精度零件時，可將立柱鎖緊手輪鎖緊，使測量更穩定精確。要經常清洗和防銹；不要用力側向搬動滑架；移動時，不要直接搬立柱，應把住平臺移動，以防立柱松動，定位錯誤。



標準配置；
